EC Insulator Jiangxi Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača automatskih sklopova za ponovno uključivanje u Kini. Uz bogato iskustvo, posvećeni smo ponudi visokokvalitetnih usluga po mjeri. Molimo vas da ovdje iz naše tvornice kupite premium automatski sklop za ponovno zatvaranje kola proizveden u Kini.

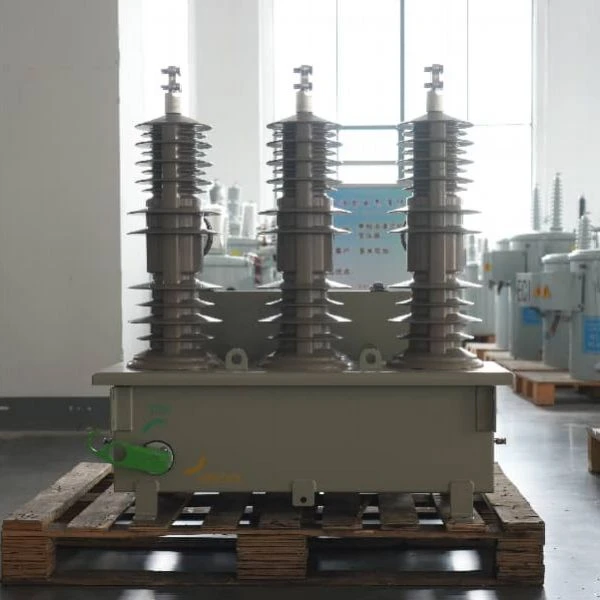

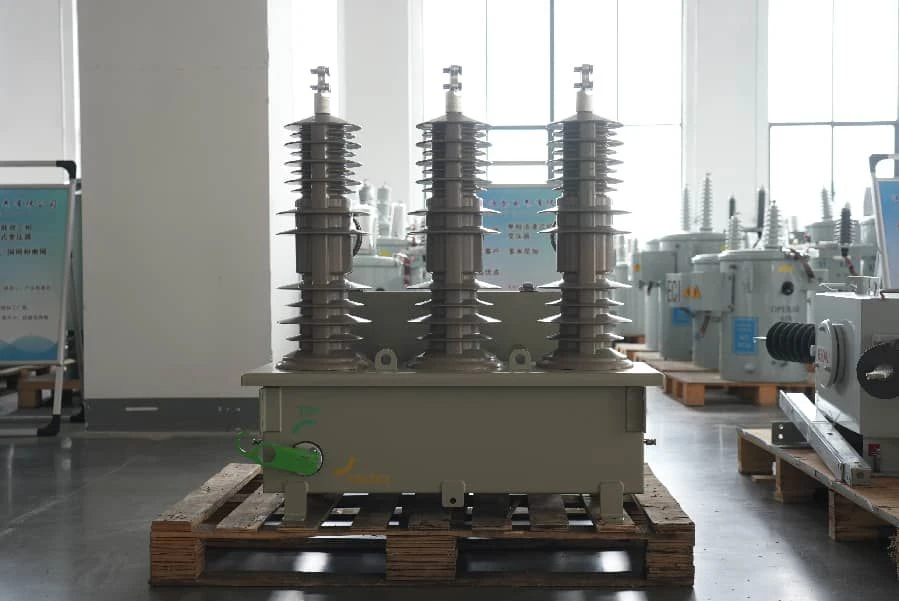

Pregled proizvoda

Ovaj automatski sklop za ponovno zatvaranje cilja na nadzemne distribucijske vodove do 38 kV kako bi podržao funkcije samoizlječenja mreže. Sve odluke o zaštiti se rješavaju lokalno unutar jedinice, tako da lokacije mogu normalno raditi bez vanjskih komandnih sistema. Kada se kvarovi pojave na mreži, prekid vakuuma zajedno sa trajnim magnetskim aktiviranjem daje brzu reakciju. Operateri na terenu ne moraju ostati na licu mjesta, niti je potrebna aktivna SCADA veza za obavljanje osnovnih zadataka zaštite. To čini ovaj uređaj praktičnim za udaljene nadzemne vodove gdje je teško doći do komunikacijskih resursa.

Ključne karakteristike

Za razliku od standardnih sklopnih uređaja, ovaj reklozer može raditi potpuno neovisno na licu mjesta. Hermetički zatvoreni vakuumski prekidači gase električne lukove tokom kvarova na mreži. Njegov pogon s trajnim magnetom ne zahtijeva redovno servisiranje i održava stabilne performanse uključivanja čak i nakon dugih sati rada. Lokalni mikroprocesorski hardver čita stvarne uslove mreže i prilagođava postavke zaštite tako da odgovaraju promjeni statusa mreže. Interni potencijalni transformatori prikupljaju radnu snagu direktno iz provodnika pod naponom. Za instalaciju na terenu nije potrebno organizirati posebno pomoćno napajanje.

Tehničke specifikacije

Ocene	Čvrsti dielektrik
Ocene	15.5kV	27kV	38kV
Primjenjivi standard	IEC 62271-111/ANSI C37.60
Nazivni napon (kV)	15.5	27	38
Nazivna struja (A)	800	800	800
Nazivna frekvencija (Hz)	50/60
Nazivna kratkotrajna{0}}izdržljiva struja (kA)	16/3s
Nazivna strujna struja (kAp)	40/41.6
Nazivna snaga frekvencije izdrži napon (kV)	50	60	70
Impulsni otporni napon (kV)	110	150	170
Mehanička izdržljivost (puta)	10,000
Interrupting Medium	Vakuum
Operativni mehanizam	Ručni ili bi{0}}stabilni magnetni aktuator
Bushing Material	HCEP

Aplikacija

Mnoge terenske lokacije koje zahtijevaju brzu lokalnu reakciju na kvar usvajaju ovaj recloser. Tipične instalacije pokrivaju ruralne elektroenergetske mreže, udaljene čvorove automatizacije distribucije i tačke segmentacije linija za velike komunalne sisteme. Kada dođe do kvara, neispravni segmenti linije se automatski izoluju dok napajanje ostaje dostupno za ostale nezahvaćene sekcije. Dobro radi u oblastima sa ograničenom komunikacijskom infrastrukturom, kao i na lokacijama koje stavljaju veliki prioritet na brzo rukovanje greškama.

Izgradnja/Dizajn

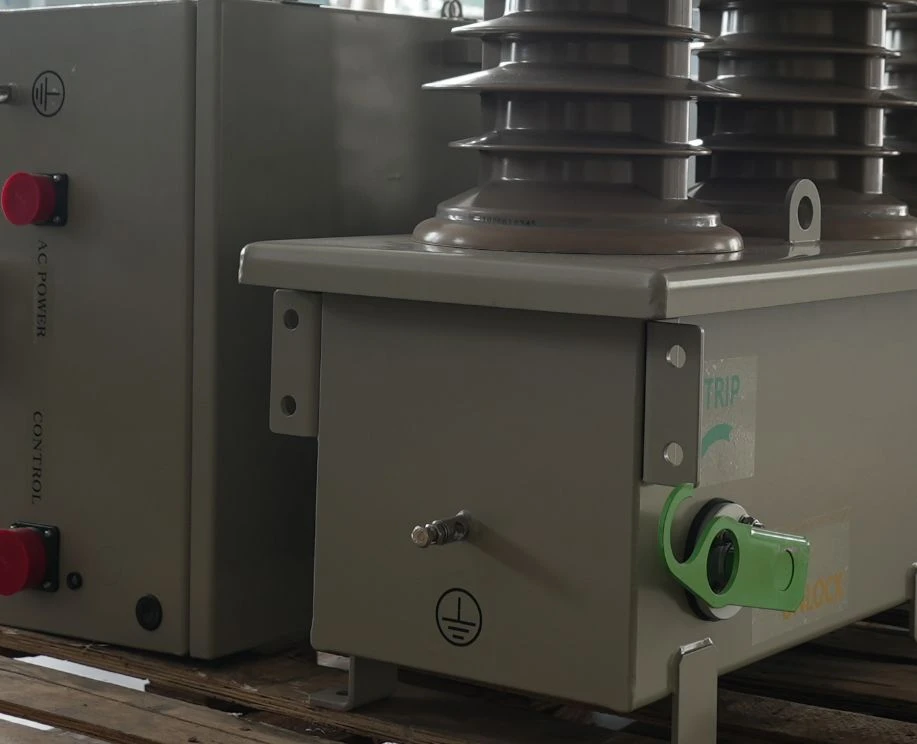

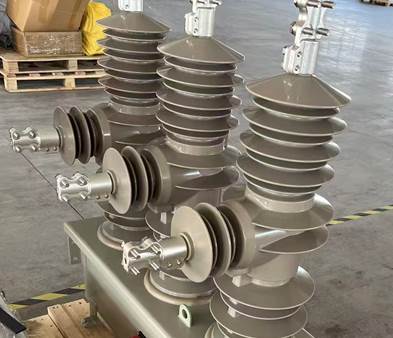

Jedinica je napravljena za direktnu vanjsku montažu na stub. Vakumski prekidači, sklopovi magnetnog pogona i sav upravljački hardver nalaze se u jednom kompaktnom kućištu. Nema potrebe za samostalnim eksternim upravljačkim ormarima. Instalacija koristi standardni hardver za montažu na stub. Projektne lokacije mogu preskočiti dodatna ulaganja u namjenske kontrolne zgrade i druge prateće objekte.

Standardi i testiranje

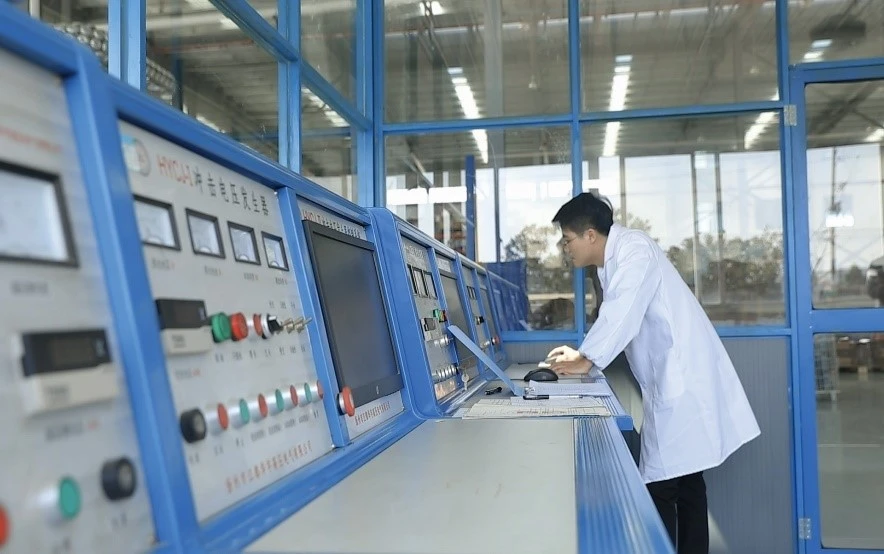

Pokrećemo više testova validacije kako bismo provjerili performanse u stvarnom-svijetu pod različitim operativnim scenarijima. Tipska ispitivanja procjenjuju dielektrična svojstva, sposobnost prekidanja kratkog spoja i performanse nakon dugotrajnog starenja u okolini. Dodatni testovi se fokusiraju na performanse lokalne zaštite, pokrivajući tačnost detekcije kvarova, izvršavanje zaštitnog niza i stabilno automatsko ponovno zatvaranje bez vanjskih kontrolnih ulaza. Svaka jedinica ispunjava IEC 62271 111 i ANSI C37.60 zahtjeve, sa odvojenim testovima koji su obavljeni kako bi se potvrdile performanse prikupljanja energije.

Pakovanje i dostava

Udar i statičko pražnjenje mogu oštetiti osjetljivu kontrolnu elektroniku i mehaničke komponente tokom transporta, tako da se primjenjuju odgovarajuće zaštitne mjere za transport. Svaka jedinica prolazi kroz punu fabričku kalibraciju prije isporuke kako bi interni parametri bili stabilni. Nakon postavljanja na vrh stuba, potreban je samo minimalan rad na gradilištu. Terenski tehničari samo provjeravaju kvalitetu montaže i potpunu provjeru osnovnih parametara prije puštanja jedinice u rad. U normalnim uslovima rada mreže, veći remont je potreban samo svakih 20 do 30 godina. Rutinsko održavanje ograničeno je na jednostavne vizualne preglede.

FAQ

P: Šta napaja kontrolne sisteme Auto Circuit Recloser tokom prekida linije?

O: Svaki recloser dolazi sa ugrađenim hardverom za prikupljanje energije. Naponski transformatori uzimaju energiju iz vodiča pod naponom i pohranjuju energiju u lokalnim kondenzatorima. Ova uskladištena energija održava kontrolne funkcije, komunikacijske karakteristike i zaštitnu logiku u radu čak i kada nestane napajanje iz glavne mreže.

P: Mogu li se automatski reklozeri integrirati sa krugovima obnovljivih izvora energije?

O: Moduli usmjerene zaštite podržavaju integraciju s infrastrukturom obnovljive energije. Dvosmjerno praćenje toka snage pomaže u postizanju pravilne koordinacije s distribuiranom proizvodnjom, a zaštitne funkcije ostaju pouzdane za moderne rasporede mreže.

P: Koji intervali održavanja karakterišu automatske sklopke za ponovno aktiviranje?

O: Trajni magnet i čvrsta izolacija produžavaju ukupne servisne cikluse. Glavni servisni radovi su obično potrebni svakih 20 do 30 godina, a rutinski radovi na gradilištu zahtijevaju samo osnovne vizualne preglede.
