EC Insulator Jiangxi Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača visokonaponskih porculanskih odvodnika prenapona u Kini. Uz bogato iskustvo, posvećeni smo ponudi visokokvalitetnih usluga po mjeri. Molimo vas da ovdje iz naše tvornice kupite vrhunski visokonaponski porculanski odvodnik prenapona proizveden u Kini.
Uvod u proizvod

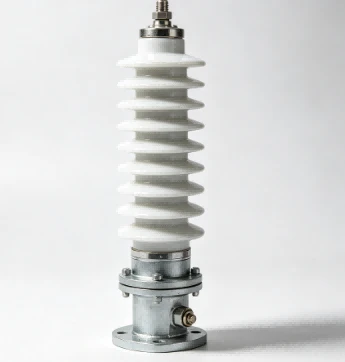

Porcelanski izolatorski odvodnik se uglavnom koristi u vanjskim visokonaponskim-mrežama za zaštitu transformatora, trafostanica i nadzemne energetske opreme od impulsa groma i komutacionog prenapona.
U mnogim energetskim projektima, odabir odvodnika zahtijeva više razmatranja nego usklađivanje napona sistema. Lokacija instalacije, nivo zagađenja, koordinacija izolacije i vrsta zaštićene opreme mogu uticati na konačni dizajn. Kućište od porculana i dalje se bira za primjene gdje su važne mehanička čvrstoća i-dugoročni učinak vanjske izolacije.
CA serija pokriva nazivne napone od 3kV do 54kV i proizvedena je u skladu sa zahtjevima IEC 60099-4 za metal-oksidne odvodnike prenapona.
Opis proizvoda
Visokonaponski odvodnik porculanskog izolatorakombinuje porculansku izolacionu tehnologiju sa ZnO (cink oksid) ne-elementima nelinearnog otpornika za pružanje zaštite od impulsa groma i prenapona u sklopkama u visoko-naponskim sistemima.
Tokom nenormalnih naponskih uvjeta, ZnO elementi brzo mijenjaju svoje električne karakteristike i ispuštaju energiju prenapona, smanjujući naponski stres primijenjen na transformatore, razvodne uređaje i drugu priključenu opremu. Porculansko kućište pruža vanjsku izolaciju i mehaničku potporu, što ovu vrstu odvodnika čini pogodnim za vanjske instalacije izložene vremenskim promjenama.
U stvarnim aplikacijama, različita okruženja mogu zahtijevati različite konfiguracije proizvoda. Trafostanici u blizini obale, na primjer, može biti potrebna veća puzna staza zbog kontaminacije soli, dok industrijska mjesta s velikim zagađenjem mogu zahtijevati dodatna razmatranja izolacije. Odabir pravogVisokonaponski odvodnik porculanskog izolatorauključuje provjeru nazivnog napona, MCOV, izolacijskog rastojanja i uslova ugradnje zajedno. CA serija pokriva sisteme od 3kV do 54kV sa nominalnom strujom pražnjenja od 5kA, MCOV od 2,55kVrms do 45,90kVrms i opcijama puzne staze od 323mm do 2040mm.
Proizvodnja i prilagođavanje projekta
Dosljedan učinak ovisi o pažljivoj kontroli materijala, preradi i završnoj inspekciji.
Prije proizvodnje, porcelanska kućišta, elementi otpornika od ZnO, metalni spojevi i zaptivne komponente se provjeravaju u skladu sa tehničkim zahtjevima. Porcelanski dijelovi se formiraju i sinteruju u kontroliranim uvjetima kako bi se postigla potrebna mehanička čvrstoća i izolacijske karakteristike. ZnO elementi se testiraju prije montaže kako bi se provjerile njihove električne performanse.
Nakon završetka montaže, gotovi odvodniki se pregledavaju kroz rutinska električna ispitivanja, uključujući mjerenje zaostalog napona, verifikaciju izolacije i ispitivanje otpornosti na frekvenciju napajanja. Ovi postupci pomažu u potvrđivanju konzistentnosti proizvoda prije otpreme.
Za projekte sa posebnim uslovima ugradnje, moguće je prilagođavanje dimenzija kućišta, montažne strukture, rasporeda terminala i puzne staze. Informacije kao što su napon sistema, okruženje instalacije i uslovi zagađenja omogućavaju da konfiguracija proizvoda bolje odgovara stvarnoj primeni.
Technical Information
|
Stavka |
Specifikacija |
|
Referentni standard |
IEC 60099-4 |
|
Nazivni napon |
3kV - 54kV |
|
MCOV |
2,55 kVrms - 45.90kVrms |
|
Nazivna struja pražnjenja |
5kA |
|
Materijal kućišta |
Porcelan |
|
Creepage Distance |
323mm - 2040mm |
|
Aplikacija |
Vanjske trafostanice, transformatori, nadzemni vodovi i industrijski energetski sistemi |
FAQ
Što čini porculansko kućište pogodnim za primjenu odvodnika na otvorenom?
Kućište od porculana pruža visoku mehaničku čvrstoću i dobre izolacijske karakteristike, koje su važne za opremu koja radi na otvorenom dugi niz godina. U aplikacijama za zaštitu trafostanica i transformatora, odvodnik može biti izložen kontinuiranoj izloženosti sunčevoj svjetlosti, vlazi, promjenama temperature i zagađenju, tako da je izdržljivost konstrukcije važan faktor odabira.
Koje informacije treba potvrditi prije naručivanja?
Glavne informacije uključuju napon sistema, lokaciju instalacije, vrstu zaštićene opreme i uslove okoline. Ovi detalji pomažu u određivanju odgovarajuće specifikacije odvodnika i izbjegavanju odabira konfiguracije koja ne odgovara stvarnom radnom okruženju.
