EC Insulator Jiangxi Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača nadzemnih reklozera u Kini. Uz bogato iskustvo, posvećeni smo ponudi visokokvalitetnih usluga po mjeri. Molimo vas da ovdje iz naše tvornice kupite vrhunski reklozer proizveden u Kini.

Pregled proizvoda

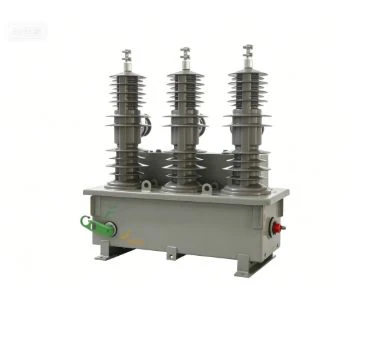

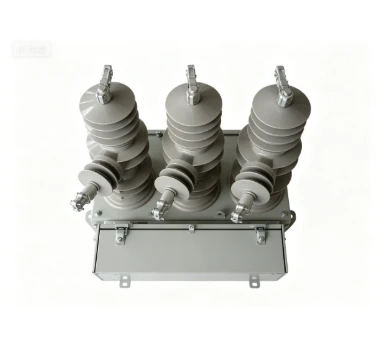

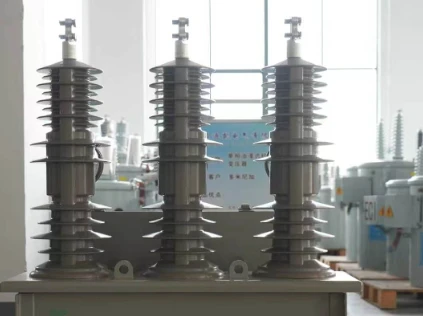

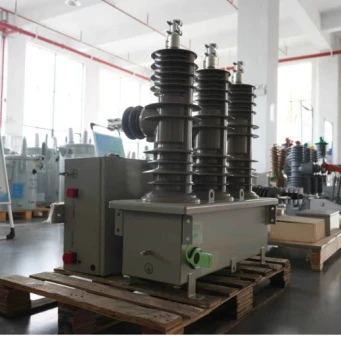

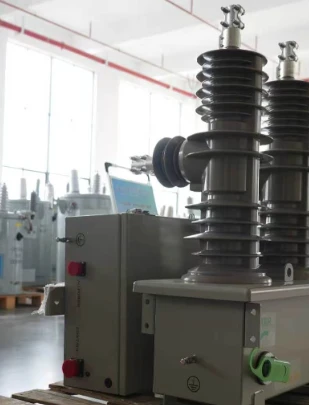

Naši nadzemni reklozeri serije ZCR-OH su namjenske zaštitne jedinice za nadzemne distributivne vodove. Dizajnirana za-uvjete na otvorenom, uključujući zagađenje,-koroziju od slane magle i mehanička opterećenja, ova oprema nudi pouzdanu zaštitu za distributivne mreže-na stubovima. Može otkriti kvarove, izolirati neispravne dijelove i automatski obnoviti napajanje, efektivno skraćujući-vrijeme nestanka struje za krajnje-korisnike. Ova serija se široko koristi za projekte zaštite nadzemnih distributivnih vodova.

Ključne karakteristike

Ova kompletna jedinica je razvijena posebno za montažu na stub-. Sastoji se od vakuumskih prekidaca, bi-stabilnih trajnih-magnetnih aktuatora i inteligentnih kontrolera baziranih na mikroprocesoru-, sve sastavljeno u zatvorenom kućištu otpornom na vremenske prilike-. Kućište može izdržati ekstremne temperaturne promjene, vlagu i mehanička opterećenja od rada na terenu. Njegova ugrađena-logika ponovnog zatvaranja razlikuje prolazne greške od trajnih kvarova. Kada dođe do trajnih kvarova, recloser će se zaključati kako bi spriječio ponovljeno oštećenje mrežnih sredstava. Prema tehničkim specifikacijama, njegova mehanička izdržljivost dostiže 10 000 radnih ciklusa.

Tehničke specifikacije

Ocene	Čvrsti dielektrik
Ocene	15.5kV	27kV	38kV
Primjenjivi standard	IEC 62271-111/ANSI C37.60
Nazivni napon (kV)	15.5	27	38
Nazivna struja (A)	800	800	800
Nazivna frekvencija (Hz)	50/60
Nazivna kratkotrajna{0}}izdržljiva struja (kA)	16/3s

Nazivna strujna struja (kAp)	40/41.6
Nazivna snaga frekvencije izdrži napon (kV)	50	60	70
Impulsni otporni napon (kV)	110	150	170
Mehanička izdržljivost (puta)	10,000
Interrupting Medium	Vakuum
Operativni mehanizam	Ručni ili bi{0}}stabilni magnetni aktuator
Bushing Material	HCEP

Aplikacija

Razuman raspored opreme poboljšava ukupne performanse zaštite mreže. Tipične pozicije instalacije uključuju tačke sekcioniranja vodova, spojeve dovodnih grana, prijelazne sekcije vodova i čvorove automatizacije distribucije. Kada dođe do kvara, samo će neispravni segment biti izoliran, a preostali zdravi dijelovi linije će ostati pod naponom. Ovaj recloser je poželjno rješenje za dugačke seoske nadzemne dovode gdje je brza lokacija kvara kritična. Napomena: Ovaj model je optimiziran za scenarije montiranja na nadzemni stup{4}}. Dodatna tehnička procjena mora biti završena prije primjene na podzemne kablovske sisteme.

Izgradnja/Dizajn

ZCR-OH serija uzima stvarne-svjetske uslove rada lokacije kao osnovni ulaz za dizajn. Vakumski prekidači, trajni-magnetni aktuatori i upravljački moduli smješteni su unutar zatvorenih ormarića-otpornih na vremenske prilike kako bi se oduprli prašini, vlazi i temperaturnim varijacijama duž energetskih koridora. Montažne konstrukcije odgovaraju standardnim armaturama za nadzemne stubove bez posebnih modifikacija. HCEP čahure pružaju stabilne performanse vanjske izolacije za dugotrajan-rad na terenu.

Standardi i testiranje

Standardi za nadzemnu opremu IEC 62271-111 i ANSI C37.60 uspostavljaju okvir usklađenosti. Specifična ispitivanja iznad glave potvrđuju performanse u uslovima okoline iznad glave, uključujući ekstremne temperature, izloženost vlazi i mehaničko opterećenje. Naglasak na testiranju uključuje verifikaciju izdržljivosti i pouzdanosti.

Opcione konfiguracije/prilagođavanje

Opsežne opcije prilagođavanja rješavaju zahtjeve nadzemnih aplikacija. Dostupna poboljšanja uključuju različite konfiguracije za montažu iznad glave, komunikacijske interfejse i postavke zaštite{1}}posebne nad glavom. Fleksibilnost konfiguracije podržava prilagođavanje različitim tipovima nadzemnih vodova i uslovima nadzemne okoline.

Pakovanje i dostava

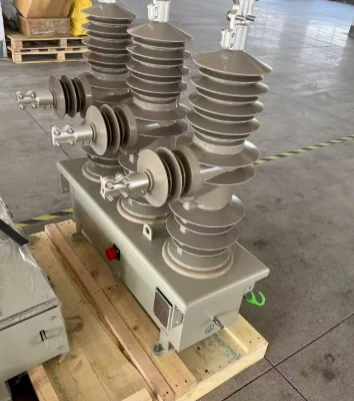

Jedinice su pakirane u ojačane drvene kutije pogodne za-morski transport na velike udaljenosti. Pakovanje{2}}otporno na udarce štiti unutrašnje komponente od oštećenja tokom transporta. Svaka isporuka uključuje kompletan hardver za{4}}montažu na stub. Parametri zaštite su unaprijed-konfigurirani u tvornici na osnovu podataka o projektu korisnika kako bi se smanjilo-opterećenje puštanja u rad na lokaciji.

FAQ - Line Recloser Često postavljana pitanja

9.1 Osnovni koncepti

P: Po čemu se uređaji za ponovno zatvaranje linija razlikuju od ostalih{0}}uređaja za zaštitu linije?

O: Osnovna razlika leži u ponašanju autonomnog ponovnog zatvaranja i zaključavanja{0}. Konvencionalni prekidači općenito zahtijevaju ručno resetiranje nakon okidanja. ZCR-SD recloser radi nezavisno: pokušava da obnovi napajanje za prolazne kvarove i trajno zaključava neispravan dio za trajne kvarove. Ovo smanjuje ručno-intervenciono opterećenje za udaljene-mreže.

P: Kako rekluzeri linije koordiniraju svoje zaštitne sekvence?

O: Usvaja stepenovanu logiku ponovnog zatvaranja. Brzo{1}}ponovno zatvaranje se prvo pokreće kako bi se uklonile prolazne greške. Ako kvar i dalje postoji, pokrenut će se odgođeni ciklusi ponovnog zatvaranja. Ovo balansira{4}}kontinuitet napajanja i sigurnosne zahtjeve opreme.

9.2 Tehničke performanse

P: Šta održava rad recloser-a za vrijeme prekida{0}}isporuka struje?

O: Ova serija koristi tehnologiju prikupljanja energije-na vlastiti pogon{1}}. On crpi radnu energiju direktno iz-provodnika pod naponom. Čak iu uslovima pune-mreže-ispada, funkcije nadzora i zaštite ostaju aktivne i nije potrebno pomoćno eksterno napajanje.

P: Koji su izolacijski sistemi usvojeni za ove linije za ponovno zatvaranje?

O: Za ovu seriju je primijenjena čvrsta{0}}dielektrična izolacija. Pruža stabilne dielektrične performanse u različitim vanjskim uvjetima. Za razliku od alternativa-punjenih gasom, čvrsta-izolaciona konstrukcija eliminiše rad-punjenja gasa i periodično održavanje pritiska{6}}nadgledanja.

P: Mogu li ovi reclosers upravljati linijama sa dvosmjernim protokom energije?

O: Da. Opremljen logikom usmjerene{1}}zaštite, uređaj se prilagođava mrežama integriranim s distribuiranim generatorima i obnovljivim{2}}izvorima energije. Identificira dvosmjerni tok snage i izvršava odgovarajuće zaštitne radnje za održavanje sigurnosti-koordinacije{5}} mreže.

P: Koje je glavno ograničenje pri primjeni ovog reklozera u jako zagađenim obalnim područjima?

O: Iako HCEP čahure pružaju dobre performanse protiv-zagađivanja, kupci moraju provjeriti puznu stazu u odnosu na zahtjeve lokalnog-nivoa zagađenja. Za obalne lokacije sa jakom-slanom-maglom, mogu biti potrebne dodatne vanjske mjere protiv-zagađivanja.

9.3 Instalacija i održavanje

P: Šta pojednostavljuje instalaciju na terenu duž trasa dalekovoda-?

O: Fabrički-pre-unaprijeđeni kalibrirani zaštitni parametri i integrirani upravljački hardver rezanje polja-radovi puštanja u rad. Reklozer podržava standardne -metode postavljanja na stub, tako da građevinski timovi mogu efikasno da završe montažu.

P: Koje su karakteristike{0}}održavanja ovog reklozera?

O: Zahvaljujući trajnim-magnetnim aktuatorima i čvrstoj-dielektričnoj izolacijskoj strukturi, rutinsko periodično održavanje nije potrebno. Ovo pomaže u smanjenju operativnih troškova cijelog-životnog-životnog ciklusa za projekte distribucijske{5}}mrežne mreže.

9.4 Usklađenost sa standardima

P: Koji se standardi primjenjuju za certifikaciju proizvoda?

O: ZCR{0}}SD serija je certificirana prema IEC 62271-111 i ANSI/IEEE C37.60. Osim osnovnih standarda električnih{4}}performansi, relevantne specifikacije za ispitivanje okoliša-i zahtjevi za{6}}cyber-sigurnost mreže su također zadovoljeni kako bi se postigla potpuna usklađenost.
